铁路道口集中控制系统应用在铁路与公路平交道口,将铁路线路上的铁路道口报警系统和铁路道口信号灯、铁路道口红绿灯、铁路道口电动栏杆等设备通过网络设备连接,构建成铁路道口远程控制系统。铁路运煤车辆防冻液喷洒装置
铁路道口视频预警系统
铁路道口视频预警系统
将铁路道口监控系统的实时高清视频图像上传至即将接近道口的列车上,让司机在距离道口2~3公里时就能清晰的 看到道口的实时状态。使列车司乘人员可以更早、更直观的对道口突发状况进行判断,及时采取必要措施,可以有效的预防道口事故的发生。
系统特点
列车接近道口时,道口预警声光信号自动启动,向公路上的行人和车辆发出列车接近警报;
道口预警声光信号自动启动的同时,控制中心端对应的信号指示灯点亮,同时语音提醒 “XX道口列车接近,注意防护”;
道口预警声光信号自动启动几秒钟后(延时可设置)栏杆开始自动关闭;
栏杆关闭过程中,若遇有行人、车辆抢越栏杆,栏杆会自动抬起。避免砸车、伤人;
如果栏杆关闭后,道口铺面内有车辆、行人。系统会根据车辆、行人的运动方向,将其前方栏杆抬起放行;
列车通过道口后,声光预警自动停止,栏杆自动开启;
控制中心可以远程启动道口声光预警,可以远程操作栏杆升降;
控制中心可以与道口双向语音通话;
采用一对一控制结构,系统运行时无需ip寻址,远程操控如同现场操控,无延时;
专用语音双向通话系统,音质堪比礼堂会议;
采用专业道口控制系统,性能比PLC系统更优,速度比组态系统更迅速;
模块化组装,无需专业经验,傻瓜式维护;
道口防护全部自动化完成,无需人员干预;
系统优点
系统构成
铁路道口集中控制系统由控制中心设备、视频监控系统、道口交通管制设备、光缆通讯系统构成。
控制中心设备
![](images/page3_img2.jpg)

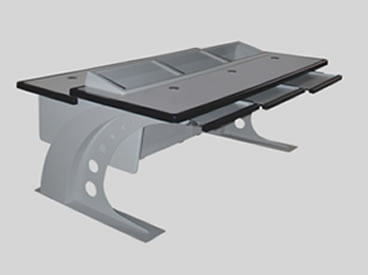

操作台
钢木制琴式操作台,桌面中部为按钮操作区,桌面下面为设备柜。操作工位根据道口数量进行调整配置。
![](images/page3_img3.jpg)

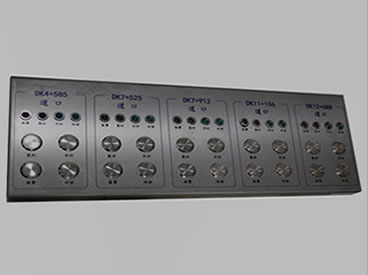

按钮组合
按钮盘面、按钮、指示灯均采用304不锈钢材质制作,按钮寿命在五万次以上。
![](images/page3_img4.jpg)

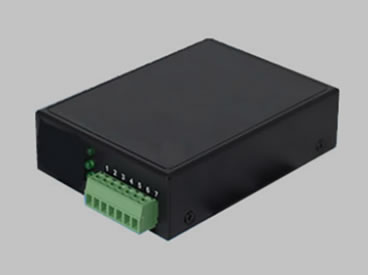

指令转换器
与前端道口预警控制主机进行通讯,将按钮操作指令发送给道口预警控制主机,并将前端设备状态进行反馈。
道口信号机及交通管制设备
![](images/page3_img4.jpg)
道口信号远程控制主机
与前端道口预警控制主机进行通讯,将按钮操作指令发送给道口预警控制主机,并将前端设备状态进行反馈。
![](images/page1_img2.jpg)

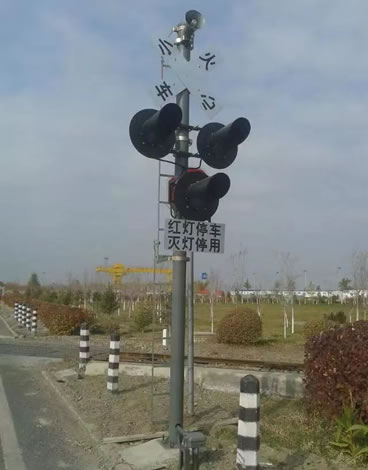

部颁标准铝合金道口信号机
- “小心火车”交叉牌与“红灯停车、灭灯停用”告知牌均采用2毫米铝合金板材质;
- 信号灯体采用压铸铝合金,发光盘采用交通LED灯珠;
- 点灯电压采用12V安全电压;
- 机柱采用直径140毫米镀锌钢管;
![](images/page2_img2.jpg)
经济型双臂栏木机
- 铝合金杆长:11.5米;
- 电压:AC220v;功率150W;
- 升降杆时间:13秒;
- 机身重量:115公斤;
![](images/page2_img3.jpg)

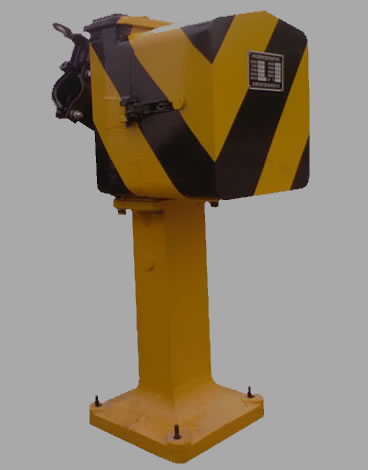

道口专用栏木机
- 铝合金杆长:10米;
- 电压:AC220v;功率500W;
- 升降杆时间:10秒;
- 机身重量:150公斤;
